渗压监测站是一种用于水位和水温测量的水文仪器，是通过多年生产工艺技术的积累，采用先进的混合信号处理技术研发，克服了传统模拟电路模块的缺点，可以实现全量程数字化线性校正，全温区数字化温度误差补偿；补偿参数存储在非易失存储器中，多重安全保护机制，避免了因校准参数丢失而导致产品无法使用；电路模块带有电源监控、看门狗监视功能，投入式结构全不锈钢密封，大幅提高了产品的可靠性。
渗压监测站特点：
l 高稳型：高品质高稳定性压力感测元件
l 精度高：水位精度0.1%F.S，分辨力1mm；温度 精度±0.5°C,分辨率0.01°C。
l 功耗低：智能电源管理设计，采集功耗3-4MA
l 功能全：水位、水温、水压等要素同时实时监测
l 气压补偿：采用大气压直接测量补偿方式（可选绝压）
l 信号标准：RS485接口MODBUS-RTU标准通信协议
l 防护等级：全不锈钢密封结构，IP68防护
l 温度补偿：全量程数字化校准，全温区温度误差补偿
l 传感器电气特性：有过电压保护、浪涌电压保护及电源极性反接保护，避免操作失误引起的电气损坏
渗压监测站应用领域

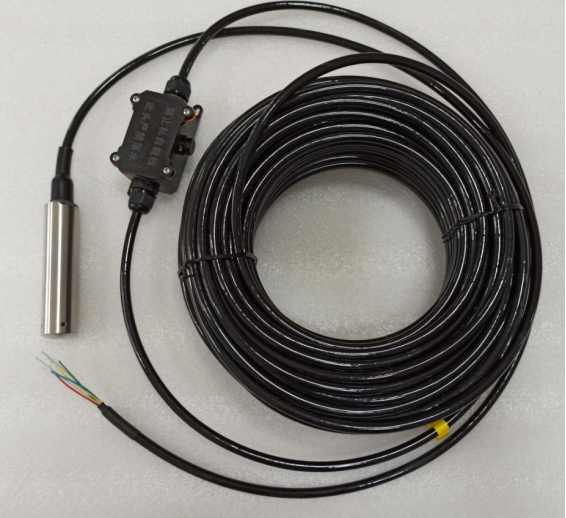

TH-SY1型压阻式渗压计（ 压阻式孔隙水压力计）主要应用领域有：
l 地下水位水温数据监测
l 大坝安全渗压、液位监测
l 水库、大坝水位实时监测
l 湖泊、地表径流水位监测
l 无人值守水文监测站点
l 罐体内液位实时监测
l 工业控制系统现场液位监测
渗压监测站产品规格
基本规格
压阻式渗压计（ 压阻式孔隙水压力计） | 外形尺寸 | φ26mm 长度134mm |
渗压监测站基本性能参数
参数项 | 说明 | |
主要性能指标 | 敏感元件 | 压阻硅 |
量程 | 0～10m H₂O…0～200m H₂O | |
水位精度 | 0.1%F.S/0.25%F.S/0.5%F.S | |
水位分辨力 | 1mm | |
稳定性 | 0.1%F.S/年 0.25%F.S/年 0.5%F.S/年 | |
过载 | 2X F·S | |
温度精度 | ±0.5℃ | |
温度分辨率 | 0.01℃ | |
电气特性 | 温补范围 | 0～50℃ |
工作温度 | -10～80℃ | |
供电电压 | DC5～30V （典型24V） | |
电源保护 | 防反接、过电压保护 | |
输出方式 | RS485数字信号/MODBUS-RTU协议128个变送器节点 | |
结构特性 | 壳体材质 | 316L不锈钢 |
测量介质 | 流体介质 | |
电缆材质 | 聚氨脂或聚氯乙烯 | |
电缆规格 | Φ7.6mm导气屏蔽双钢丝线缆， | |
环境特性 | 防护等级 | IP68 |
重量 | 约250克（不含线缆） | |
环境振动： | 承受GB/T9359所规定振动试验 | |
自由跌落 | 承受GB/T9359所规定的跌落试验 | |
电磁环境 | 符合GB/T17626.8第3级 | |
平均无故障时间 | 不小于30000h |
